Comment un vitrail est monté : plomb, mastic, barlotières

Un vitrail n’est pas un dessin découpé en morceaux : c’est une structure que l’on dessine. Pour comprendre comment est fait un vitrail, il faut regarder trois choses que personne ne remarque — le réseau de plomb qui tient et articule l’ensemble, le mastic invisible qui en fait une paroi étanche, les fers scellés dans le mur qui portent le tout. Cet article explique ce que chacun fait, pourquoi un panneau ancien se déforme, et ce qui se répare ou ne revient jamais. Notre source principale est le Manuel de conservation, restauration et création de vitraux, publié en septembre 2006 par le ministère de la Culture et de la Communication, Direction de l’architecture et du patrimoine, sous la direction scientifique d’Isabelle Pallot-Frossard, alors directrice du Laboratoire de recherche des monuments historiques ; s’y ajoutent le Preservation Brief 33 du National Park Service et les publications de Historic England. Pour situer d’abord le métier, voyez notre page sur l’artisan verrier et ses spécialités.

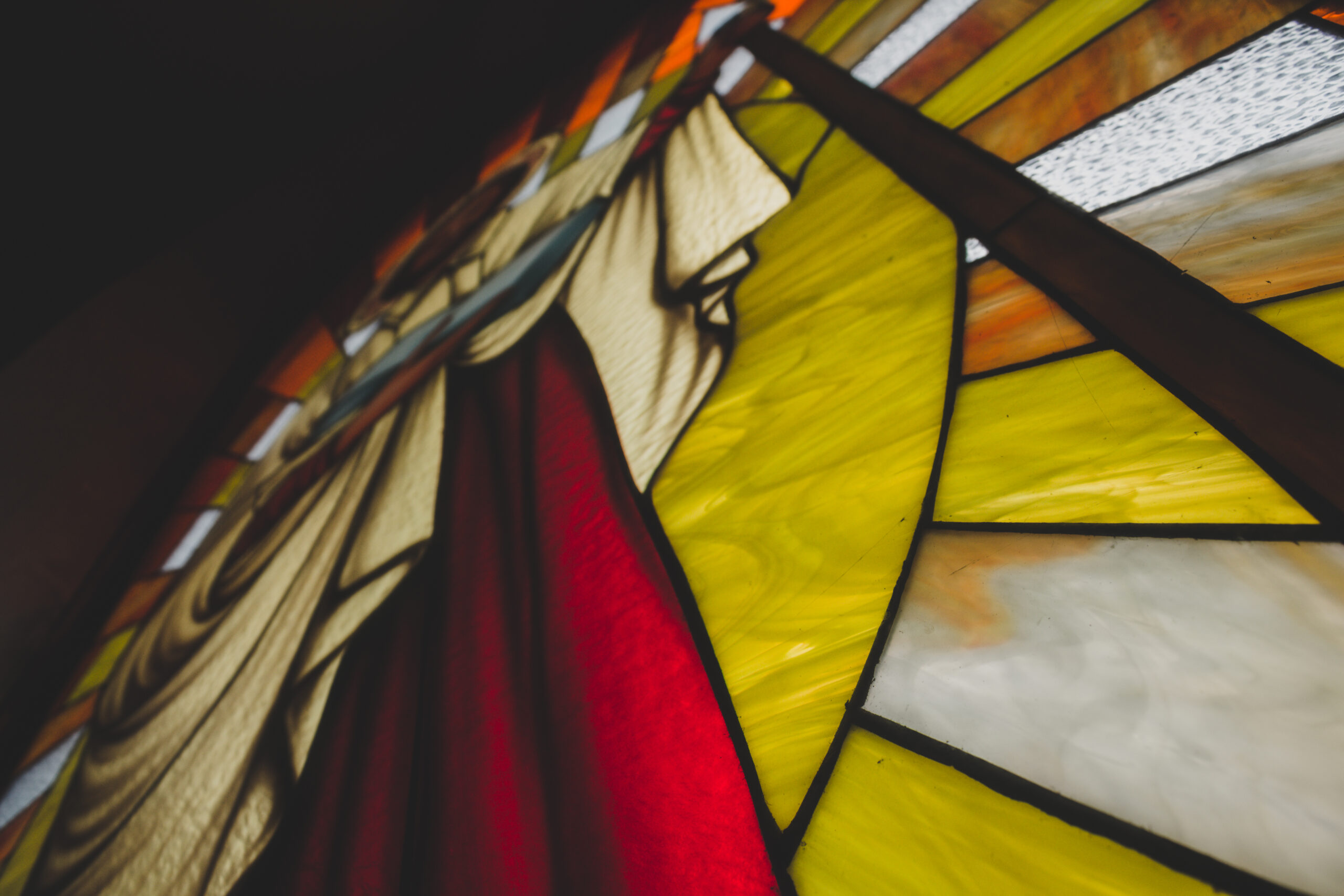

Le plomb : tenir, articuler, dessiner

Tout se décide sur le carton, dessin à grandeur réelle : il porte l’image, mais aussi le tracé du réseau de plomb et l’emplacement des barlotières, des fers en T et des vergettes. La répartition des efforts est arrêtée avant la première coupe de verre, et le Corpus Vitrearum tient ce réseau pour partie intégrante de la conception artistique.

La baguette a une section en H : les deux ailes enserrent les verres voisins, l’âme centrale les sépare. Le métal est mou et encaisse les mouvements sans les transmettre au verre ; aucune autre pièce du vitrail n’est à la fois structure, joint et trait graphique. Au sertissage, les intersections sont soudées — le Manuel exige des soudures fines. La soudure ne colle pas le verre, elle solidarise le réseau : sans elle, le plomb est une grille articulée ; avec elle, une résille rigide.

Sa composition raconte quelque chose. Sur 51 échantillons du XVI^e au XX^e siècle analysés par Historic England, la teneur moyenne en étain tombe de 1,33 % au XVII^e siècle à 0,25 % au XX^e, apport probablement involontaire venu du recyclage de vieilles baguettes soudées. D’où la conclusion du rapport : le plomb d’avant le XIX^e siècle peut durer plusieurs siècles, mais il existe des doutes sur la durabilité du plomb employé depuis. Point contre-intuitif : en restauration, le Manuel demande un plomb conforme au profil et à la largeur d’origine, écarte le plomb refondu et déconseille l’étirement manuel de la baguette, qui affaiblit le plomb. Le geste réflexe d’atelier est donc écarté par le texte de référence de l’État — pour l’ancien ; la création neuve relève d’un autre chapitre.

Le mastic : ce qui transforme un assemblage en paroi

C’est l’élément le plus mal compris, parce qu’il est invisible. Le National Park Service décrit le produit d’étanchéité frotté sur le panneau et pressé sous l’aile de la came : c’est ce qui permet au verre plombé, posé verticalement, de servir de barrière résistant aux intempéries. Sans mastic, un panneau n’est pas une fenêtre : c’est une grille de plomb avec du verre dedans, et l’eau passe partout. Les ateliers constatent en outre qu’il raidit le panneau — effet que nous n’avons trouvé dans aucun texte institutionnel et que nous donnons pour un constat de praticiens.

Le Manuel distingue le masticage à la brosse et le masticage au pouce ou à la spatule. Nous nous en tenons à nommer ces gestes : ni composition, ni dosage, ni temps de prise, faute de source française de référence. Retenez surtout qu’il existe deux masticages — celui du panneau, sous les ailes du plomb, et celui de la pose, entre le panneau et la maçonnerie.

Pourquoi un vitrail ancien se déforme

On lit souvent que le plomb « flue sous son propre poids », cause principale du bombement des verrières anciennes. Nous ne pouvons pas l’écrire de manière sourcée : le terme n’apparaît dans aucune des sources patrimoniales consultées, et aucune n’établit de hiérarchie entre les causes. Voici ce qui est documenté.

• La fatigue thermique : le National Park Service décrit une détérioration de la came due aux intempéries et au cycle de dilatation et de contraction.
• Le poids propre : le bombement est attribué à ce cycle thermique ou à la pression descendante du poids des panneaux, défaut que la littérature de conservation qualifie d’inhérent à la technique.
• Le vent : sa pression peut, selon Historic England, déformer durablement la résille et rompre les attaches reliant le panneau à ses barres de support.
• La corrosion des barlotières : sous l’effet des eaux de ruissellement et d’un entretien insuffisant, écrit le Manuel, elles s’oxydent et ne soutiennent plus les panneaux, qui se déforment et provoquent parfois dessertissages et casses.

Le point de départ est presque toujours un joint. Historic England identifie la dégradation des mastics de vitrerie comme un chemin de défaillance majeur : l’eau entre — on le repère à la buée qui perle sur les faces intérieures —, le panneau perd sa rigidité, l’eau atteint l’armature, le fer rouille et gonfle, il cesse de soutenir, le verre casse.

L’armature : barlotières, feuillards, vergettes

Pourquoi découper une grande verrière en panneaux ? Parce que le plomb est mou : au-delà d’une certaine surface, la résille ne tient plus son poids ni la pression du vent. Le National Park Service donne le seul chiffre public que nous ayons trouvé : un panneau plombé ne devrait généralement pas excéder 4,25 mètres de périmètre sans support. Les gros traits noirs horizontaux visibles en contre-jour ne sont donc ni un défaut ni un choix graphique : ce sont les lignes où le vitrail est repris par le fer. Le Manuel distingue la barlotière, barre principale de section rectangulaire, le feuillard, fer plat, et la vergette, barre intermédiaire de section ronde ; les glossaires professionnels y ajoutent une fixation à pannetons et clavettes, que nous leur attribuons faute de source institutionnelle.

Ces fers sont scellés dans la maçonnerie, point de fragilité documenté : Historic England décrit l’eau qui pénètre autour d’eux, les corrode, puis provoque un rust-jacking — le fer gonfle et fait éclater la pierre. Un vitrail n’est pas posé dans un trou, il est accroché au mur : le chantier associe architecte, tailleur de pierre, serrurier et atelier de vitrail. Le Manuel évoque aussi les alternatives en acier inoxydable, arbitrage entre durabilité et authenticité sur lequel nous n’avons pas pu établir la position du ministère.

La grisaille : la couche la plus exposée

La grisaille n’est pas une peinture sur le verre, c’est un verre fondu sur le verre. Le Manuel en précise la nature : un fondant vitrifiable issu d’un verre au plomb, mélangé à des oxydes métalliques, cuit aux alentours de 630 °C. C’est le fondant qui, en fondant, soude le pigment à la surface ; si la cuisson a été insuffisante, il ne fait pas corps et la couche peinte reste une pellicule posée. Le National Park Service documente cette défaillance sur le motif le plus visible qui soit : les émaux employés pour simuler les carnations étaient typiquement faits de plusieurs couches cuites à une température trop basse, si bien que les visages, les mains et les pieds sont souvent les premiers à s’écailler. Devant une verrière du XIX^e siècle, vous le vérifierez vous-même.

Le jaune d’argent fonctionne autrement : des sels d’argent réagissent avec les composants du verre, par une réaction dite cémentation qui demande chaleur et temps, à partir de 580 °C. La grisaille se pose sur le verre, le jaune d’argent entre dans le verre — sans que nous puissions en conclure qu’il serait inaltérable. La perte de peinture, elle, est définitive : Historic England parle d’une perte irréversible causée par la condensation. Le verre cassé se recolle, le plomb fatigué se remplace, la grisaille partie ne revient pas. On peut repeindre : repeindre n’est pas restaurer.

Nettoyer, doubler, protéger : trois décisions distinctes

Sur le nettoyage, le Manuel pose une phrase qui vaut pour tout le reste : « Aucune technique de nettoyage n’est sans risque et cela d’autant plus qu’il s’agit d’un processus irréversible. » Il proscrit tous les procédés qui rayent le verre, même imperceptiblement, ainsi que les acides, bases et solvants sur les peintures à froid anciennes. Nous n’en ferons pas un mode d’emploi : l’essentiel est qu’un nettoyage de verrière est une décision, prise œuvre par œuvre.

Deuxième distinction, et c’est le contresens le plus fréquent : le verre de doublage et la verrière de protection ne sont pas la même chose. Le Manuel limite le doublage à des objectifs précis, dont le renforcement d’une pièce affectée de casses multiples réparées par collage : un verre thermoformé mince, légèrement plus grand que la pièce d’origine, reprend préférentiellement les contraintes. Le même texte précise que le doublage n’est pas un dispositif de protection contre l’environnement, une verrière de protection distincte restant nécessaire. Un devis qui présente l’un pour l’autre mérite une question.

La verrière de protection est un vitrage extérieur placé devant toute la baie ; le Manuel la décrit comme une solution de conservation préventive très généralement adoptée en Europe, et Historic England la juge la plus efficace ventilée vers l’intérieur. Mais le National Park Service pose l’avertissement décisif : elle doit être ventilée, faute de quoi chaleur et condensation s’accumulent dans la lame d’air et créent un « effet de serre ». Mal conçue, elle est pire que pas de verrière du tout, puisque c’est la condensation qui détruit la peinture. Sur le sens de ventilation retenu en France, nous ne pouvons pas répondre de manière sourcée : le Manuel note que les modalités varient selon les pays. Dans tous les cas, toute intervention sur une verrière historique doit donner lieu à un dossier de restauration documenté ; à la dépose, on étiquette les panneaux par des repères réversibles fixés au réseau de plomb et non au verre.

Le vitrail civil et domestique : imposte, véranda, porte

Vous avez bien plus de chances de croiser un vitrail chez vous ou dans votre cage d’escalier que dans une cathédrale. La revue de l’Association nationale des architectes des bâtiments de France a publié en janvier 2019 un texte sur les vitraux civils des XIX^e et XX^e siècles — appartements, cages d’escaliers, cafés, écoles et mairies ; signalé comme un publirédactionnel signé par un atelier, il ne vaut pas position de l’association. Il décrit les mêmes pathologies qu’ici, plus une question propre à l’habitation : le décalage de performance énergétique. Deux voies sont évoquées, une protection extérieure ou l’insertion du vitrail dans un double vitrage.

Sur la seconde, l’avis le plus utile vient d’un service public : Homegrade, organisme d’information gratuit et non commercial de la Région de Bruxelles-Capitale, recommande de privilégier une protection intérieure ou une seconde fenêtre et met en garde contre l’encapsulation du vitrail dans un double vitrage, en posant la question de sa récupération lors d’un futur remplacement. La remarque est décisive : le double vitrage mourra avant le vitrail, et le jour venu, on ne récupère pas forcément le panneau.

Pour l’entretien courant, nous ne reprenons que ce même avis : sur un vitrail non peint, dépoussiérage doux et nettoyage minimal à l’eau avec un savon neutre ; sur un vitrail peint, éviter tout contact et consulter un spécialiste ; et protéger les vitraux par une bâche légère pendant des travaux de façade. Le raisonnement est celui qui vaut pour le nettoyage d’un luminaire en cristal ou pour la réparation d’un miroir ancien au tain piqué : le produit le plus faible qui suffit, et rien au-delà. Sur le droit, un vitrail d’imposte dans un immeuble ordinaire ne relève ni des monuments historiques ni d’un agrément d’atelier : nous n’avons pas établi de règle propre aux vitraux civils non protégés, et ce sont les règles d’urbanisme locales qui s’appliquent.

Questions fréquentes

Mon vitrail est bombé : est-ce grave ?

Un bombement signale que la structure ne travaille plus comme prévu, et les sources le décrivent en partie comme un défaut inhérent à la technique. Ce qui compte, c’est ce qui l’accompagne : plombs décollés du verre, soudures rompues, attaches cassées, eau qui perle à l’intérieur, barlotière rouillée qui gonfle. Ces signes indiquent une déformation qui progresse et finira par casser du verre.

Peut-on remplacer seulement les plombs abîmés ?

C’est un arbitrage. Le réseau de plomb étant tenu pour partie intégrante de la conception de l’œuvre, la doctrine pousse à en conserver le maximum ; à l’inverse, un plomb qui ne tient plus met le verre en danger. Quand une remise en plomb est décidée, le Manuel demande un plomb conforme au profil et à la largeur d’origine. La décision se prend panneau par panneau, sur constat documenté.

Une verrière de protection est-elle toujours une bonne idée ?

Non, pas si elle est mal conçue. Le National Park Service est explicite : un verre de protection doit être ventilé, faute de quoi chaleur et condensation s’accumulent dans la lame d’air et produisent un effet de serre. Or c’est la condensation qui fait perdre la peinture, de manière irréversible selon Historic England. Une protection posée sans diagnostic peut donc accélérer le dommage qu’elle prétend éviter.

Puis-je nettoyer moi-même un vitrail ancien ?

Sur un vitrail non peint, Homegrade admet un dépoussiérage doux et un nettoyage minimal à l’eau avec un savon neutre. Sur un vitrail peint, le même service public recommande d’éviter tout contact et de consulter un spécialiste : une grisaille mal cuite est une pellicule posée, qu’un frottement emporte. Notre article sur les outils du restaurateur et ce à quoi ils servent détaille ce que l’on peut observer dans un atelier, et notre panorama du soufflage de verre et de la vitrerie d’art situe les savoir-faire voisins.
